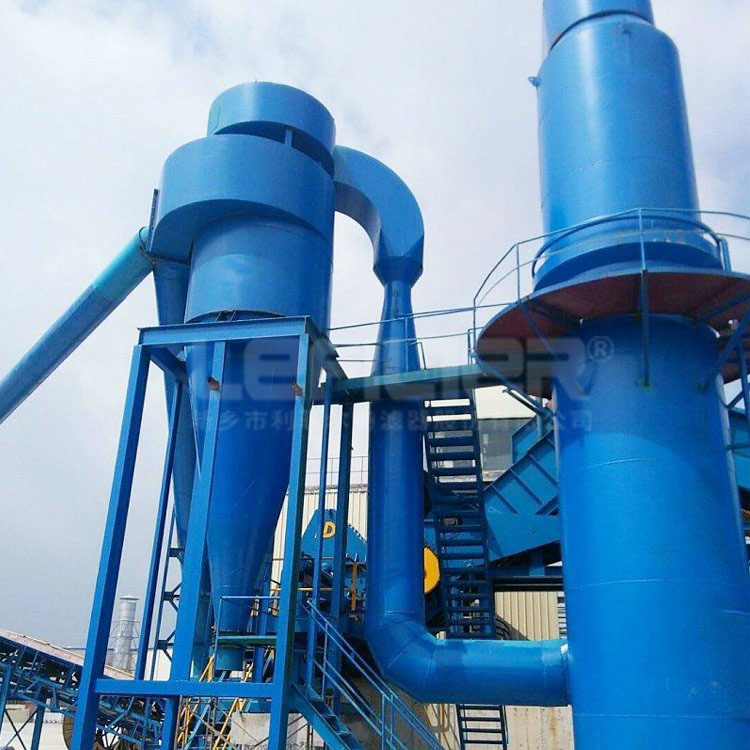

高效旋風除塵器

產品概述

高效旋風除塵器又稱帶倒錐體旋風除塵器，適用于捕集干燥的非纖維性的顆粒狀粉塵，可以避免粉塵造成二次揚塵，除塵效率高。高效旋風除塵器的主要特點是筒身呈圓錐形，因而減少...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

高效旋風除塵器產品介紹：

高效旋風除塵器又稱帶倒錐體旋風除塵器，適用于捕集干燥的非纖維性的顆粒狀粉塵，可以避免粉塵造成二次揚塵，除塵效率高。

高效旋風除塵器的主要特點是筒身呈圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，因而提高了除塵效率。CLK擴散式旋風除塵器廣泛應用于冶金、鑄造、建材、化工糧食、水泥等行業中，捕集干燥的非纖維性顆粒狀粉塵和煙塵除塵，可做回收物料設備使用。

高效旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

高效旋風除塵器的結構組成:

高效旋風除塵器結構設計：

高效旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，性能較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20℃-40℃。

高效旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此進口斷面多采用個矩形，寬高之比為2左右。
