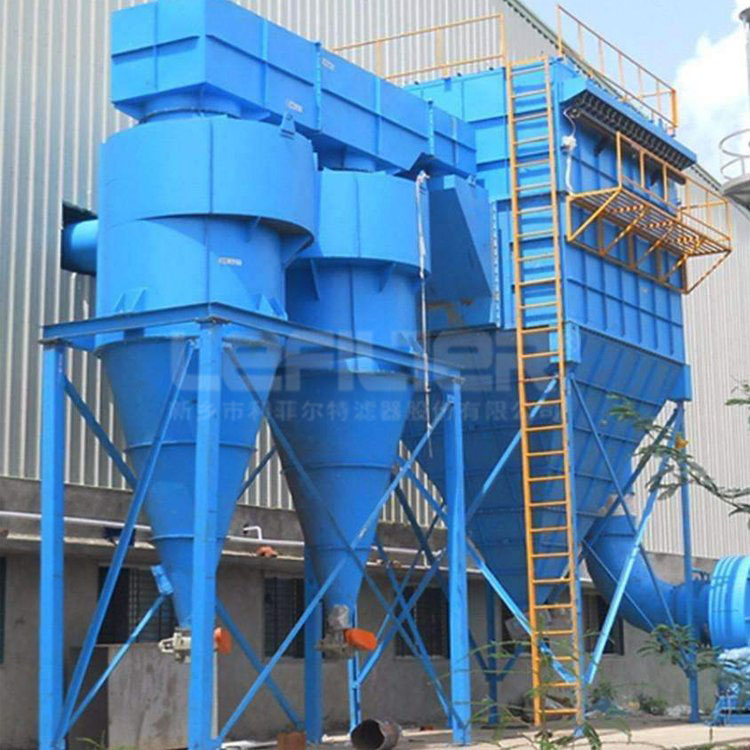

XLP-A型旋風除塵器

產品概述

XLP/A型旋風除塵器是一種在旋風筒體外側帶有一旁路通道的高效旋風除塵器，XLP/A型旋風除塵器能使筒內壁附近含塵較多的一部分氣體通過旁路進入旋風筒下部，以減少粉塵由排風口逸出...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

XLP-A型旋風除塵器產品介紹：

XLP/A型旋風除塵器是一種在旋風筒體外側帶有一旁路通道的高效旋風除塵器，XLP/A型旋風除塵器能使筒內壁附近含塵較多的一部分氣體通過旁路進入旋風筒下部，以減少粉塵由排風口逸出的機會，特別對大于5μm的粉塵有較高的除塵效率。XLP/A型旋風除塵器用于清除工業廢氣中含有密度較大的非纖維性及黏結性的灰塵，能有效地分離煙草灰、滑石粉、石英粉、石灰石粉、礦渣水泥、水泥生料等。

XLP-A型旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

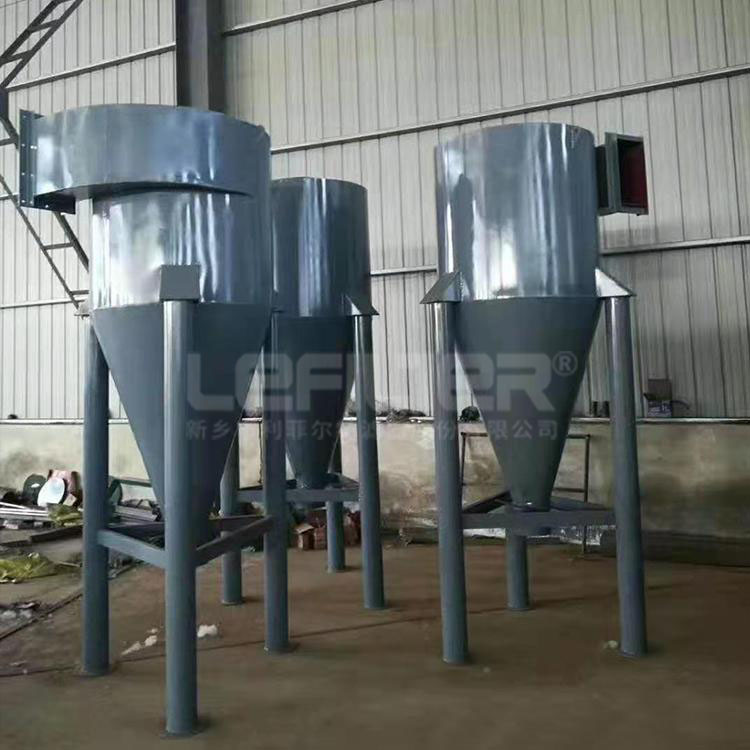

XLP-A型旋風除塵器的結構組成:

XLP/A型旋風除塵器特點：

1、較低的進氣口位置和半螺旋線型(XLP/A型)的灰塵隔離室。降低進氣口位置，就有充分的空間以形成上旋渦并使在頂蓋下形成的灰環(塵粒)經由灰塵隔離室引至錐體部分。半螺旋線或螺旋線型灰塵隔離室，可以使隔離室的回風沿圓筒切線方向引入器體，避免擾動內部氣流，同時也改善灰塵隔離室的氣流工況。

2、筒體設計成雙錐體的外形，上錐體圓錐角較大，形成突縮，有利于形成灰環，并將已濃縮的含塵煙氣從錐體旁路口引至灰塵隔離室內，避免已分離出的灰粒重新卷入上旋(核心)氣流中而降低除塵效率。雙錐體的設計也有利于降低圓周速度，減少設備阻力。此外，雙錐體的設計還有利于錐體細長，使氣流的徑向速度降低，可以避免把分離出的灰粒卷入上旋氣流而被帶出除塵器。
